สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
HONPHO
ได้รับการรับรอง:
ISO9001:2015/GB/T 19001-2016
หมายเลขรุ่น:
TS170C-03
ติดต่อเรา

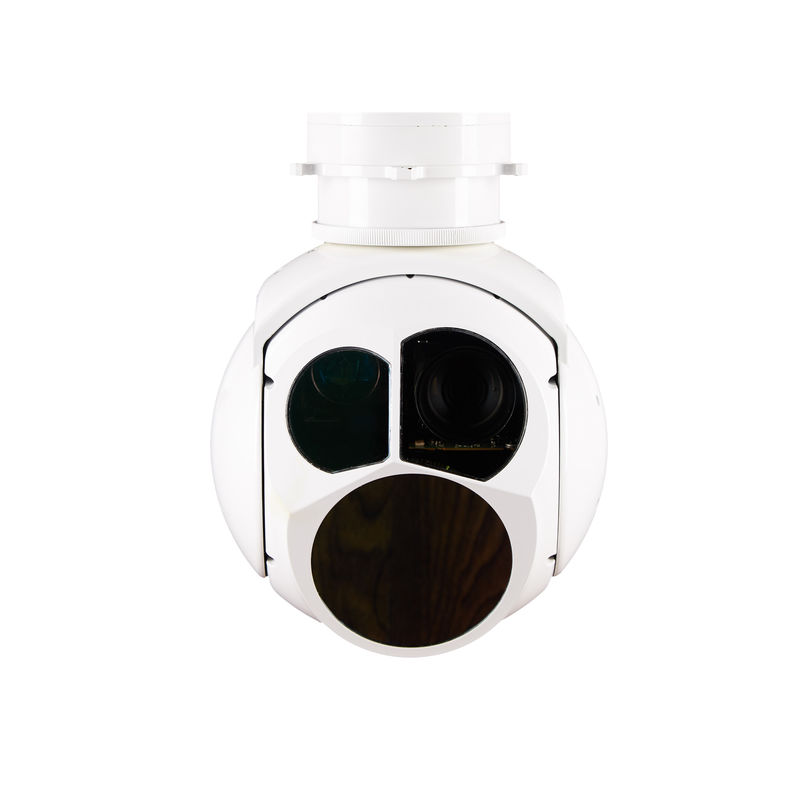

2 แกน 2kg เวอร์ชั่น ระบบเฝ้าระวังไฟฟ้าออปติกอล UAV กล้อง Gimbal
เป็นระบบติดตามไฟฟ้าออปติกที่มั่นคงด้วยระบบ Gyro เป็นระบบเครือข่าย TS170C-03 มี 1 ช่องทาง RS422 และ 1 ช่องทางออกวีดีโอเอเธอร์เน็ต 100mbมีความละเอียด 640x512 LWIR ไม่เย็น และเครื่องวัดระยะเลเซอร์ 4 กม.มอเตอร์เซอร์โว 360 องศาหมุนต่อเนื่อง น้ําหนักรวมประมาณ 2.4kg
หน้าที่
1. ให้วิดีโออินฟราเรดและภาพสําหรับพื้นที่ตรวจจับ
2. ความแม่นยําสูงการตั้งค่าแกนมองเห็น
3ด้วยความสามารถในการตรวจจับและการจําแนกเป้าหมายพื้นดิน
4. การสนับสนุนการค้นหา การติดตาม การล็อค การนําทาง เป็นต้น
5. พร้อมการผสมผสานตัวอักษร, ปรับแต่งและแสดง
6ด้วยการตรวจสอบตัวเองและการวินิจฉัยความผิดพลาด
7. สนับสนุนตําแหน่งเป้าหมายและเลเซอร์ระยะ
8การตรวจสอบตัวเองและการวินิจฉัยความผิดพลาด
รายละเอียด
| เซ็นเซอร์ EO | ความยาวคลื่น | 0.4μm ละ 0.9μm | |||
| การแก้ไข | 1920x1080 | ||||
| ความยาวจุดเฉพาะ | 4.3mm ราคา 129mm 30X | ||||
| FOV | 630.7° ∼2.3° | ||||
| การออกวิดีโอ | HD-SDI ((1080P 30Hz) | ||||
| ระยะทาง | คน: การตรวจสอบ 6 กม. การตรวจสอบ 2 กม. | ||||
| เซ็นเซอร์ IR | ประเภท IR | LWIR ((ไม่เย็น) |
| ความยาวคลื่น | 8 ‰ 14μm | |
| การแก้ไข | 640x512 | |
| พิกเซล | 12um | |
| NETD | 40mk | |
| ความยาวของจุดส่อง | 60 มิลลิเมตร / F1.0 | |
| FOV | 6.9o × 5.5o | |
| ระยะทาง | คน: การตรวจสอบ 1.8 กิโลเมตร; การรับรู้ 0.4 กิโลเมตร รถ:ตรวจจับ 10 กม. |
| เครื่องวัดระยะเลเซอร์ | ความยาวคลื่น | 1535nm |
| ผลงาน | ||
| ระยะทาง | 4 กิโลเมตร | |
| ความแม่นยําระยะ | ±3 |
| ระบบเซอร์โบ | ขอบเขตหมุน | 360o ต่อเนื่อง Pan, Pitch: -110 ° ~ + 10 o | ||||
| ความแม่นยําของมุม: | ≤2mrad | |||||
| ความแม่นยําของการตั้งค่า | ≤ 100μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| ความเร็วมุมสูงสุด | ≥50°/s | |||||
| ความเร่งมุมสูงสุด: | ≥ 90°/S | |||||
| ฟังก์ชันการติดตาม | ความเร็วการเคลื่อนไหว: | 30 พิกเซล/เฟรม | ||||
| ความแตกต่างของภาพเป้าหมาย: | 8% | |||||
| พิกเซลการถ่ายภาพเป้าหมาย ((มินิ) | 4x3 พิกเซล | |||||
| หนุน | ป้องกันการปิดตัวโดยไม่เสียฟังก์ชัน | |||||
| อินเตอร์เฟซ | การสื่อสาร อินเตอร์เฟซ |
RS422 x2 ((TTL ไม่จําเป็น) | |||
| การออกวิดีโอ | การออก Ethernet ขนาด 100Mb | ||||
การวาดเครื่องกล
ข้อเตือน
1)อย่าสัมผัสหน้าต่างตัวตรวจจับด้วยมือหรือวัตถุอื่น ๆ
2)อย่าเชื่อมหรือถอดเครื่องเชื่อมโดยไม่ตัดไฟฟ้า
3)ติดต่อเครื่องพลังงานและสัญญาณตามนิยามของอินเตอร์เฟซเพื่อป้องกันการเสียหายของอุปกรณ์
4)อย่าแยกอุปกรณ์ออก หากเกิดความผิดพลาด โปรดติดต่อ HONPHO เพื่อการบํารุงรักษาอย่างมืออาชีพ
