| ขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| payment method: | 30 ชิ้นต่อเดือน |
| ความสามารถในการจัดหา: | กล่องบรรจุอากาศ |

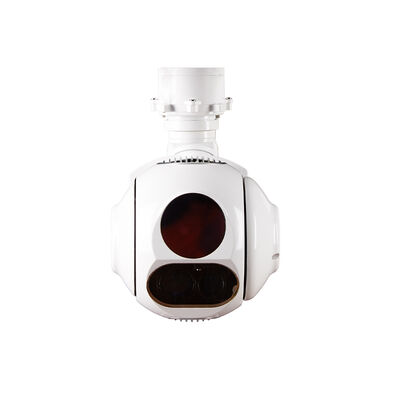

กล้อง Gimbal ที่มีเสถียรภาพแบบ 3 แกน Gyro Airborne Electro หมุนต่อเนื่อง 360°
TS120BT เป็นแพลตฟอร์ม gimbal ที่มีเสถียรภาพแบบสามแกน gyro รองรับการหมุนต่อเนื่อง 360° มีกล้องซูม HD 30X และเครื่องวัดระยะเลเซอร์ในตัว ส่วนใหญ่ใช้ในการตรวจจับภาพทางอากาศ การรับรู้ การติดตามและการวัดระยะและการวางตำแหน่ง เป็นต้น ตอบสนองความต้องการในการทำแผนที่ การตรวจสอบ และสถานการณ์การใช้งานอื่นๆ
ฟังก์ชัน
1. วิดีโอและภาพที่ชัดเจนและมองเห็นได้สำหรับการตรวจจับพื้นที่เป้าหมายที่มีประสิทธิภาพ
2. การรักษาเสถียรภาพแกนภาพที่มีความแม่นยำสูงสำหรับการถ่ายภาพที่มั่นคงในสภาพแวดล้อมที่ท้าทาย
3. ความสามารถในการเฝ้าระวังที่เพิ่มขึ้นด้วยการตรวจจับและระบุเป้าหมายภาคพื้นดิน
4. โหมดการทำงานที่หลากหลาย: ค้นหา ติดตาม ล็อค และนำทาง
5. คุณสมบัติขั้นสูง: การวางซ้อนตัวอักษร การตั้งค่าแบบกำหนดเอง และฟังก์ชันการแสดงผล
6. การตรวจสอบตนเองและการวินิจฉัยข้อผิดพลาดเพื่อประสิทธิภาพที่เชื่อถือได้
7. การติดตามที่ดีขึ้นด้วยตำแหน่งเป้าหมายและการสนับสนุนการวัดระยะด้วยเลเซอร์
ข้อมูลจำเพาะ
| เซ็นเซอร์ EO | ความยาวคลื่น | 0.4μm～0.9μm | |||
| ความละเอียด | 1920x1080 | ||||
| ความยาวโฟกัส | 4.3mm～129mm (30X) | ||||
| FOV | 63.7°～2.3° | ||||
| เอาต์พุตวิดีโอ | HD-SDI (1080P 30Hz) | ||||
| ระยะทาง | คน: ตรวจจับ 6 กม.; การรับรู้ 2 กม. ยานพาหนะ: ตรวจจับ 15 กม.; การรับรู้ 8 กม. | ||||
| เครื่องวัดระยะเลเซอร์ | ความยาวคลื่น | 905nm |
| ประสิทธิภาพ | 3m~1km | |
| ระยะการวัด | 3~1000m | |
| ความแม่นยำในการวัดระยะ | ±3 |
| ระบบเซอร์โว | ขีดจำกัดการหมุน | แพนต่อเนื่อง 360° , พิช: -110° ~+10 ° | ||||
| ความแม่นยำเชิงมุม: | ≤2mrad | |||||
| ความแม่นยำในการรักษาเสถียรภาพ | ≤100μrad(1σ)(2°/Hz,1°/Hz Swing) | |||||
| ความเร็วเชิงมุมสูงสุด | ≥50°/s | |||||
| ความเร่งเชิงมุมสูงสุด: | ≥90°/S | |||||
| ฟังก์ชันการติดตาม | ความเร็วในการเคลื่อนที่: | 30 พิกเซล/เฟรม | ||||
| คอนทราสต์การถ่ายภาพเป้าหมาย: | 8% | |||||
| พิกเซลการถ่ายภาพเป้าหมาย (ขั้นต่ำ) | 4x3 พิกเซล | |||||
| การสนับสนุน | ป้องกันการบดบังโดยไม่สูญเสียฟังก์ชัน | |||||
| อินเทอร์เฟซ | การสื่อสาร อินเทอร์เฟซ |
RS422 x2 (TTL เป็นตัวเลือก) | |||
| เอาต์พุตวิดีโอ | HD-SDI x1 | ||||
รูปภาพ
แบบร่างทางกล
การบำรุงรักษา
ในระหว่างการตรวจสอบพ็อดเมื่อเปิดเครื่อง ให้ตรวจสอบว่ามีสิ่งแปลกปลอมบนพื้นผิวกระจกของหน้าต่างเพย์โหลดหรือไม่ หากมีสิ่งแปลกปลอม เช่น ฝุ่นหรือดิน ให้ใช้หนังเช็ดเลนส์หรือผ้าฝ้ายไฟเบอร์ยาวพร้อมน้ำยาทำความสะอาดเลนส์เช็ดเบาๆ
หลังจากถอดเพย์โหลดออกจากเครื่องบินแล้ว จะต้องใส่ลงในกล่องบรรจุภัณฑ์เพย์โหลดเพื่อจัดเก็บแบบแห้ง
ใบรับรองของ HONPHO
วิดีโอ
วิดีโอ
|
|
