สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
HONPHO
ได้รับการรับรอง:
ISO9001:2015/GB/T 19001-2016
หมายเลขรุ่น:
TS130CT-02
ติดต่อเรา
วิดีโอ

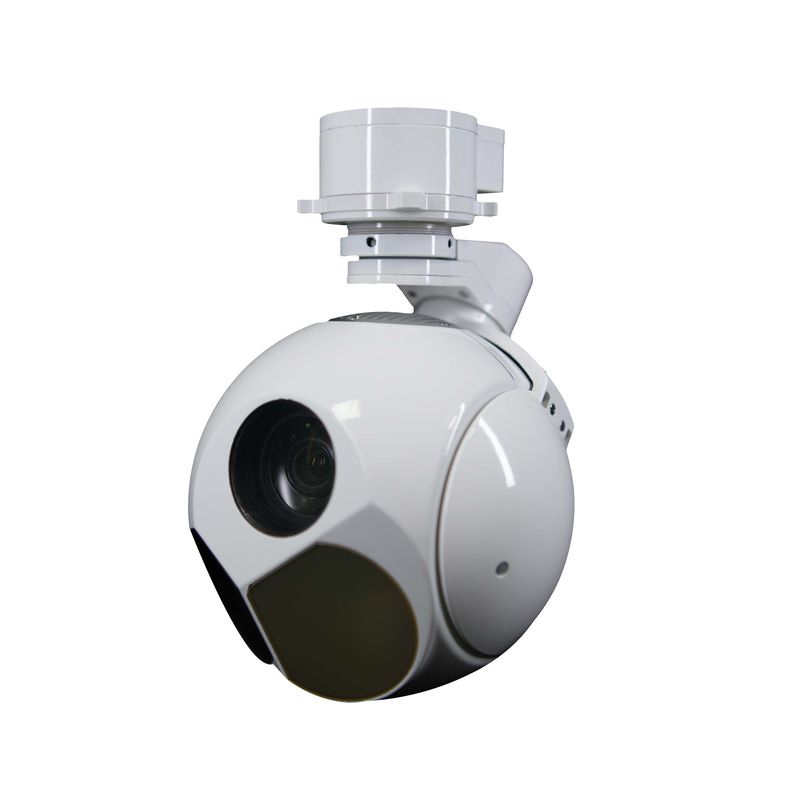

กล้องยาง UAV กล้องยางพร้อมฟังก์ชันเลเซอร์ระยะ
TS130CT-02 มีสามหลอดไฟรวมถึงแสงมองเห็น, IR และเลเซอร์, ทําให้มันได้รับระยะทํางานที่กว้างกว่า.มันมีเครื่องขยายขนาด 30x SONY 1/1.8?? กล้องวงจรวันชนิดและ 35 มิลลิเมตร 12μm กล้องความร้อน IR และ 3000m laser rangefinder รองรับการติดตามเป้าหมายที่มั่นคงและการจําแนกกล้องมีข้อได้เปรียบ โฟต'หลังคาเหล็กอัลลูมิเนียมที่ดีกว่า, ป้องกันการแทรกแซงและการระบายความร้อน. มันถูกใช้อย่างแพร่หลายในอุตสาหกรรม UAV ของภารกิจระยะไกลเช่นการตรวจสอบ, การเฝ้าระวัง, การช่วยเหลือและการใช้งานที่ท้าทายอื่น ๆ.e และการใช้งานอุตสาหกรรมอื่น ๆ.
หน้าที่
1. ให้วิดีโออินฟราเรดและภาพสําหรับพื้นที่ตรวจจับ
2ความแม่นยําสูงและการตั้งค่าแกนมองเห็น
3ความสามารถในการตรวจจับและจําเป้าหมายพื้นดิน
4. รองรับการค้นหา, ติดตาม, ล็อค, นํา, ฯลฯ โหมดการทํางาน
5. การสนับสนุนตัวอักษรที่ผันผืน, ปรับแต่งและแสดง
6. รองรับการตั้งเป้าหมายและเลเซอร์ระยะ
7การตรวจสอบตัวเองและการวินิจฉัยความผิดพลาด
8การควบคุม UDP และการส่งวีดีโอ (UDP/RTSP) โดย Ethernet
9. IR การวัดอุณหภูมิสีเทียม
10- มีระบบเก็บภาพและวิดีโอ
รายละเอียด
| เซ็นเซอร์ EO | ความยาวคลื่น | 0.4μm ละ 0.9μm | |||
| การแก้ไข | 1920x1080 | ||||
| ความยาวจุดเฉพาะ | 4.3mm ราคา 129mm 30X | ||||
| FOV | 630.7° ∼2.3° | ||||
| การออกวิดีโอ | HD-SDI ((1080P 30Hz) | ||||
| ระยะทาง | คน: การตรวจสอบ 6 กม. การตรวจสอบ 2 กม. | ||||
| เซ็นเซอร์ IR | ประเภท IR | LWIR ((ไม่เย็น) |
| ความยาวคลื่น | 8 ‰ 14μm | |
| การแก้ไข | 640x512 | |
| พิกเซล | 12um | |
| NETD | 50mk | |
| ความยาวของจุดส่อง | 35 มิลลิเมตร / F1.0 | |
| FOV | 12.5o × 10o | |
| ระยะทาง | คน: การตรวจสอบ 0.7 กิโลเมตร; การรับรู้ 0.22 กิโลเมตร รถ: การตรวจสอบ 4.2 กม. การรับรู้ 1 กม. |
| เครื่องวัดระยะเลเซอร์ | ความยาวคลื่น | 905nm/1535nm |
| ผลงาน | ||
| ระยะทาง | 1.5km ((3km เป็นตัวเลือก) | |
| ความแม่นยําระยะ | ±3 |
| ระบบเซอร์โบ | ขอบเขตหมุน | 360o ต่อเนื่อง Pan, Pitch: -110 ° ~ + 10 o | ||||
| ความแม่นยําของมุม: | ≤2mrad | |||||
| ความแม่นยําของการตั้งค่า | ≤ 100μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| ความเร็วมุมสูงสุด | ≥50°/s | |||||
| ความเร่งมุมสูงสุด: | ≥ 90°/S | |||||
| ฟังก์ชันการติดตาม | ความเร็วการเคลื่อนไหว: | 30 พิกเซล/เฟรม | ||||
| ความแตกต่างของภาพเป้าหมาย: | 8% | |||||
| พิกเซลการถ่ายภาพเป้าหมาย ((มินิ) | 4x3 พิกเซล | |||||
| หนุน | ป้องกันการปิดตัวโดยไม่เสียฟังก์ชัน | |||||
| อินเตอร์เฟซ | การสื่อสาร อินเตอร์เฟซ | RS422 x1 ((TTL เป็นตัวเลือก) | |||
| การออกวิดีโอ | อีเทอร์เน็ต | ||||
ภาพ
การวาดเครื่องกล
หลักการทํางานของระบบติดตามแพลตฟอร์มออปติกส์
ระบบติดตามค้นหาเป้าหมายในรูปแบบที่ดูมากกว่า แต่ดูน้อยกว่า แล้วเปลี่ยนเป็นรูปแบบที่ดูน้อยกว่า แต่ดูมากกว่า เมื่อมันพบร่องรอยของเป้าหมายการติดตามหมายถึงกระบวนการในการหาเป้าหมายที่เคลื่อนไหวตามเวลาเมื่อระบบติดตามใช้เซ็นเซอร์ optoelectronic (ตัวอย่างเช่นอุปกรณ์ที่เชื่อมต่อการชาร์จ (CCD: Charge-Coupled Device)) เพื่อรับภาพเรียงลําดับของการเคลื่อนไหวของเป้าหมายเราเรียกมันว่า ระบบติดตามอิเล็กทรอนิกส์ระบบติดตามไฟฟ้าแสงใช้เทคโนโลยีติดตามแกนประกอบที่เกี่ยวข้องกับหน่วยขับเคลื่อนสองหน่วย, ราคและระดับการติดตามความแม่นยําราคควรนําสัญญาณหมุนตําแหน่งออกมาตามสัญญาณนําทาง, และทําให้เป้าหมายปรากฏบนตัวตรวจจับที่หยาบคาย ด้วยสนามมองที่ใหญ่และความถี่ในการเก็บตัวอย่างที่ต่ํา โดยการหมุนของตัวเองและได้รับผลการตั้งตําแหน่งที่มีระยะทางเดินทางใหญ่และความแม่นยําการติดตามต่ําขับเคลื่อนโดยทอร์คของวงจรควบคุม.บนพื้นฐานของความผิดพลาดการติดตามที่ลดลงของตัวตรวจจับที่หยาบคาย, ส่วนที่เหลือของการติดตามเป้าหมายที่ผลิตโดยระบบเซอร์โวราคเข้าสู่การติดตามที่รองพลาตฟอร์มการติดตามความแม่นยําขับเคลื่อนเครื่องยนต์โดยปริมาณที่ไม่ได้เป้าหมายที่ได้รับจากตัวตรวจจับละเอียดที่มีสนามมองเล็กและความถี่ในการเก็บตัวอย่างสูง, และความแม่นยําสุดท้ายของการชี้แกนแสงได้รับภายใต้ผลงานการติดตามที่มีระยะทางการเดินทางเล็กและความแม่นยําการติดตามสูงภารกิจสุดท้ายของระบบติดตามทางแสงคือการต่อเนื่องลดความผิดพลาดแกนที่เห็นได้ชัดระหว่างอุปกรณ์และเป้าหมายโดยขับเครื่องมือผ่านมอเตอร์.
