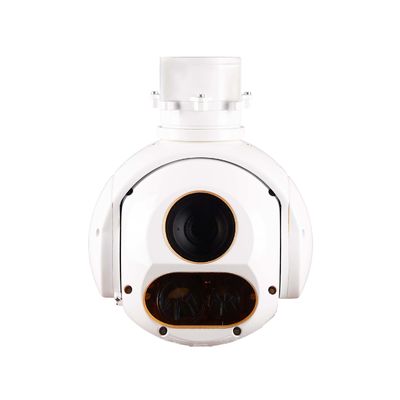

TS120B photoelectric pod ใช้แพลตฟอร์มกันสั่นแบบไจโรสองแกน ติดตั้งสลิปริงนำไฟฟ้าเพื่อให้หมุนได้ต่อเนื่อง 360 องศา และมีกล้องถ่ายภาพแสงที่มองเห็นได้ความละเอียดสูงซูมได้ 30 เท่า และเครื่องวัดระยะเลเซอร์ในตัว
ส่วนใหญ่ใช้สำหรับการตรวจจับภาพภาคพื้นดินทางอากาศ การระบุ การติดตาม การวัดระยะ และการวางตำแหน่ง และตอบสนองความต้องการในการทำแผนที่ทางอากาศ การตรวจสอบ และการลาดตระเวน
a) ให้ภาพวิดีโอที่มองเห็นได้ของพื้นที่ตรวจจับ
b) มีฟังก์ชันการรักษาเสถียรภาพแกนภาพที่มีความแม่นยำสูง
c) มีความสามารถในการตรวจจับและระบุเป้าหมายภาคพื้นดิน
d) พร้อมโหมดการทำงานสำหรับการค้นหา การติดตาม การล็อก การนำทาง และอื่นๆ
e) พร้อมฟังก์ชันการปรับแต่งและการแสดงผลการซ้อนทับตัวอักษร
f) พร้อมฟังก์ชันตำแหน่งเป้าหมาย
g) พร้อมฟังก์ชันการวัดระยะด้วยเลเซอร์
h) มีฟังก์ชันการตรวจสอบตัวเองและการวินิจฉัยข้อผิดพลาด
a) แถบการทำงาน: 0.4μm~0.9μm
B) จำนวนพิกเซลของตัวตรวจจับ: 1920×1080
c) ความยาวโฟกัส: 4.3 มม.~129 มม. ซูมต่อเนื่อง 30 เท่า
d) มุมมองแนวนอนซูมต่อเนื่อง: 63.7 ~ 1.1
e) เอาต์พุตวิดีโอ: HD-SDI, 1080P, 30Hz
| เป้าหมาย | ขนาดเป้าหมาย (ม.) | ระยะตรวจจับ (กม.) | ระยะการรับรู้ (กม.) |
| มนุษย์ | 0.5×1.8 | 6 | 2 |
| ยานพาหนะ | 3×6 | 15 | 8 |
a) ความยาวคลื่นการทำงาน: 905nm
b) ความแม่นยำในการวัดระยะ: 3m
c) ความถี่ในการวัดระยะ: 1Hz
d) ระยะการวัดระยะด้วยเลเซอร์: 3 ~ 1000 ม.
a) ช่วงการหมุน
แกนราบ: n×360° การหมุนต่อเนื่อง
แกนพิช: -110 ~+10 (0 ในทิศทางแนวนอนและเป็นบวกในทิศทางขึ้น)
b) ความแม่นยำในการวัดมุม: ≤2mrad
c) ความแม่นยำในการทรงตัว: ≤ 100 rad (1 σ) (2/1 Hz, การแกว่ง 1/2 Hz)
d) ความเร็วเชิงมุมสูงสุด: ≥ 50/s
e) ความเร่งเชิงมุมสูงสุด: ≥ 90/s2
a) อัตราการอัปเดตค่าเบี่ยงเบนพิกเซล: 50hz
b) ความเร็วในการติดตาม: 30 พิกเซล/เฟรม
c) คอนทราสต์เป้าหมายขั้นต่ำ: 8%
d) ขนาดภาพเป้าหมายขั้นต่ำ: 4×3 พิกเซล
e) ในกรณีที่มีการหมุน การลดลงอย่างรวดเร็ว หรือการขยายภาพเป้าหมาย มีความสามารถในการติดตามโดยไม่ลื่นไถลหรือสูญหาย
f) มีความสามารถในการจับภาพเป้าหมายอีกครั้งโดยอัตโนมัติหลังจากที่สิ่งกีดขวางระยะสั้น เช่น เมฆและฉากพื้นดินถูกกำจัด
a) อินเทอร์เฟซการสื่อสาร: 1 RS422
b) อินเทอร์เฟซวิดีโอ: 1 ช่อง HD-SDI
a) แรงดันไฟฟ้า DC เล็กน้อย: 12V
b) ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟปกติ: 10V~14V
c) การใช้พลังงานเฉลี่ย: ≤15W
d) การใช้พลังงานสูงสุด: ≤30W
3.1 อินเทอร์เฟซทางกล
ดูอินเทอร์เฟซการติดตั้งทางกลภาพ
รูปที่ 1 อินเทอร์เฟซทางกล
3.2 อินเทอร์เฟซไฟฟ้า
มีขั้วต่อสองชนิดสำหรับลูกบอลโฟโตอิเล็กทริก ขั้วต่อสี่เหลี่ยมผืนผ้าใช้สำหรับจ่ายไฟและการสื่อสาร และขั้วต่อ RF ใช้สำหรับการส่งวิดีโอ ดูคำจำกัดความของอินเทอร์เฟซตารางที่ 1 ตารางที่ 2
ตารางที่ 1 คำจำกัดความของขั้วต่อสี่เหลี่ยมผืนผ้า (J30-15ZK)
| หมายเลขซีเรียล | คำจำกัดความของสัญญาณ | หมายเลขแกนซ็อกเก็ต | ทิศทางสัญญาณ | หมายเหตุ |
| 1 | P12V | 1,2,9 | Carrier → pod | |
| 2 | PGND | 3,10,11 | Carrier → pod | |
| 3 | RS422RX0+ | 12 | Carrier → pod |
Master control 422 |
| 4 | RS422RX0- | 5 | Carrier → pod | |
| 5 | RS422TX0+ | 13 | Pod → carrier | |
| 6 | RS422TX0- | 6 | Pod → carrier | |
| 7 | DGND | 4 | ||
| 8 | RS422RX1+ | 14 | Carrier → pod |
Spare 422 |
| 9 | RS422RX1- | 7 | Carrier → pod | |
| 10 | RS422TX1+ | 15 | Pod → carrier | |
| 11 | RS422TX1- | 8 | Pod → carrier |
ตารางที่ 2 อินเทอร์เฟซวิดีโอ (MCX-KYH81)
| หมายเลขซีเรียล | คำจำกัดความของสัญญาณ | หมายเลขแกนซ็อกเก็ต | ทิศทางสัญญาณ | หมายเหตุ |
| HD-SDI | Photoelectric ball → carrier |
